Model DXa |
d (mm) |
DIN371 |
DIN374 |
DIN376 | |
3.5X2.7 |
19 | M3 | M5 | M5 | |
4X3 | M3.5 | M5.5 | |||
4.5X3.4 | M4 | M6 | M6 | ||
6X4.9 |
31 | M5 M6 | M8 | M8 | |
7X5.5 | M7 | M10 | M9 M10 | ||
8X6.2 | M8 | M11 | |||
9X7 | M9 | M12 | M12 | ||
10X8 | M10 | ||||
11X9 |
48 | M11 | M14 | M14 | |
12X9 | M12 | M16 | M16 | ||
14X11 | M18 | M18 | |||
16X12 | M20 | M20 | |||
18X14.5 | M22 M24 | M22 M24 | |||
20X16 | M27 | M27 | |||
22X18 | M30 | M30 | |||
25X20 | M33 | M33 | |||
28X22 | M36 | M36 |

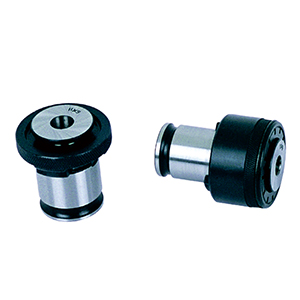

1. With overload protection device inside the chucks torque adjustable
2. Show the specification in the order,with diameter of shank in the form as 19-3.5×2.7-Ⅱ
